概述:
固热分离过程是工业上将一种物质从另一种物质中分开的基本操作过程。过滤式固态液分离的基本手段,近年来,国内外对固液分离技术的发展非常重视,采用合适的技术和装备,一方面可以提高产品的质量,降低产品能耗,提高经济效益;另一方面可以减少乃至避免对环境的污染。采用快速薄层过滤工艺的水平带式过滤机是当时过滤技术发展的趋势之一。

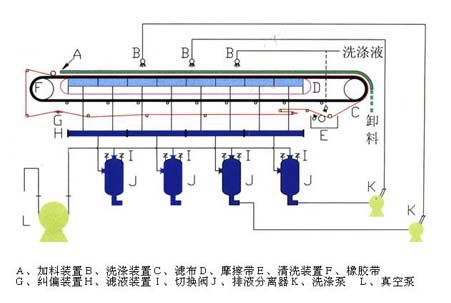

设备原理图:
技术参数: 系列 | 过滤情况(㎡) | 滤带有效宽度(㎜) | 滤室长度(㎜) | 整机总长L(㎜) | 机身宽度W(㎜) | 机身高度H(㎜) | 真空耗量() | 630 | 3.8 | 630 | 7250 | 8600 | 1150 | 1460 | 6 | 5 | 630 | 8750 | 10100 | 1150 | 1460 | 6 | 6.3 | 630 | 11250 | 12600 | 1150 | 1460 | 8 | 6.6 | 630 | 11750 | 13100 | 1150 | 1460 | 10 | 7.6 | 630 | 13250 | 14600 | 1150 | 1460 | 10 | 1250 | 10 | 1250 | 9250 | 10600 | 1800 | 1460 | 12 | 11 | 1250 | 10250 | 11600 | 1800 | 1460 | 12 | 13 | 1250 | 11750 | 13100 | 1800 | 1460 | 14 | 1250 | 15 | 1250 | 13250 | 14600 | 1800 | 1460 | 16 | 17 | 1250 | 14750 | 16400 | 1800 | 1460 | 18 | 18.8 | 1250 | 16250 | 17600 | 1800 | 1460 | 20 | 1600 | 9.6 | 1600 | 7250 | 8600 | 1800 | 1460 | 12 | 12 | 1600 | 8750 | 10100 | 1800 | 1460 | 12 | 14.4 | 1600 | 10250 | 11600 | 1800 | 1460 | 16 | 16.8 | 1600 | 11750 | 13100 | 1800 | 1460 | 18 | 19.2 | 1600 | 13250 | 14600 | 1800 | 1460 | 20 | 21.6 | 1600 | 14750 | 16400 | 1800 | 1460 | 22 | 24 | 1600 | 16250 | 17600 | 1800 | 1460 | 25 | 2000 | 15 | 2000 | 8750 | 14200 | 2550 | 1560 | 16 | 18 | 2000 | 10250 | 11700 | 2550 | 1560 | 20 | 20 | 2000 | 11250 | 12700 | 2550 | 1560 | 22 | 21 | 2000 | 11750 | 13200 | 2550 | 1560 | 22 | 24 | 2000 | 13250 | 14700 | 2550 | 1560 | 25 | 27 | 2000 | 14750 | 16200 | 2550 | 1560 | 28 | 30 | 2000 | 16250 | 17700 | 2550 | 1560 | 32 | 2500 | 18.8 | 2500 | 8750 | 10200 | 3050 | 1560 | 20 | 22.5 | 2500 | 10250 | 11700 | 3050 | 1560 | 25 | 26 | 2500 | 11750 | 13200 | 3050 | 1560 | 28 | 30 | 2500 | 13250 | 14700 | 3050 | 1560 | 32 | 34 | 2500 | 14750 | 16200 | 3050 | 1560 | 35 | 37.5 | 2500 | 16250 | 17700 | 3050 | 1560 | 40 | 3000 | 22.5 | 3000 | 8750 | 10200 | 3550 | 1560 | 25 | 27 | 3000 | 10250 | 11700 | 3550 | 1560 | 30 | 31.5 | 3000 | 11750 | 13200 | 3550 | 1560 | 33 | 36 | 3000 | 13250 | 14700 | 3550 | 1560 | 39 | 40.5 | 3000 | 14750 | 16200 | 3550 | 1560 | 42 | 45 | 3000 | 16250 | 17700 | 3550 | 1560 | 45 | 49.5 | 3000 | 17750 | 19200 | 3550 | 1560 | 50 |
产品用途: 带式真空过滤机是我司自主开发的一种高效过滤固液分离设备。带式真空过滤机经我司多年改进和完善,已广泛应用于冶金、矿山、化工、电厂湿法烟气脱硫、煤化工、造纸、食品、制药及环保等行业。 带式真空过滤机是以真空负压为推动力实现固液分离的设备,在结构上,过滤区段沿水平长度方向布置,可以连续完成过滤、洗涤、吸干、滤布再生等作业。设备具有过滤效率高、生产能力大、洗涤效果好、滤饼水分低、操作灵活,维修费用低等优点。
|
