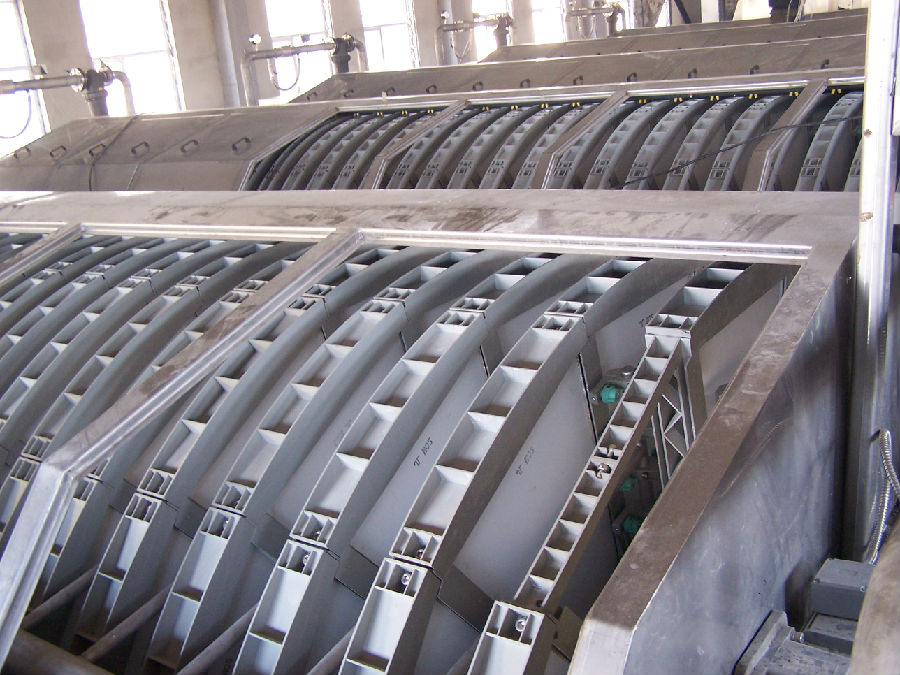

HYFW系列 转盘式微孔过滤机
HYFW系列 转盘式微孔过滤机

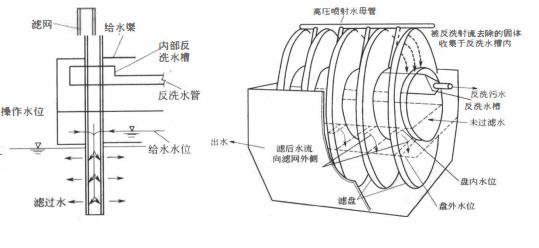

工作原理


过滤原水通过重力落差从中央进水管流入转鼓式配水装置进入过滤转盘的内胆。 当原水中的悬浮物、 细小颗粒等物质被截留在转盘滤布的内侧面上时, 随着时间的延长过滤布内的截留物增多, 过滤盘内的液位也开始增高, 液位到达一定的高度时, 过滤转盘即开始缓慢转动,同时启动处于微过滤器运行液位之上的反冲洗装置, 冲洗装置直接应用微过滤器的滤后水由滤布的外侧循环冲洗滤布, 而滤布内侧被冲洗或溶解的悬浮物、 细小颗粒等截留污物被冲入收集槽内井被有效排出转盘式微过滤器, 而反冲洗不影响装置的过滤运行。

转盘式微过滤器以连续进水, 周期式转动冲洗, 连续出水的方式在线运行。

主要特点


1、占地面积小, 转盘过滤面积大

2、模块化设计, 根据处理量的需要, 增减滤盘数量

3、过滤盘分组设计, 可根据水质要求, 快速更换滤布

4、摆动式喷嘴, 提高清洗效率, 延长滤布使用寿命

5、折叠式喷杆, 便干更换维修喷嘴

6、水头损失50-200MM, 允许最大水头损失为300MM

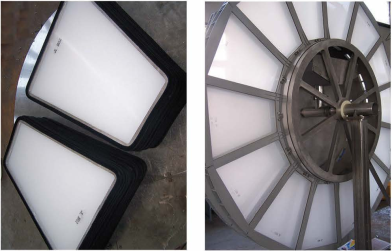

7、不锈钢或聚酷编织滤布

8、过滤精度准确定义, 出水水质稳定

9、采用滤后水作为反洗水, 反洗水量为总水量的1-2%

10、反洗后的泥浆重力流出

11、连续运行, 液位传感器自动控制反洗

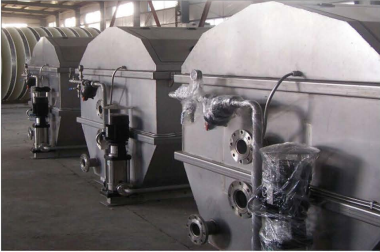

12、箱体式和框架式两种结构, 安装灵活方便

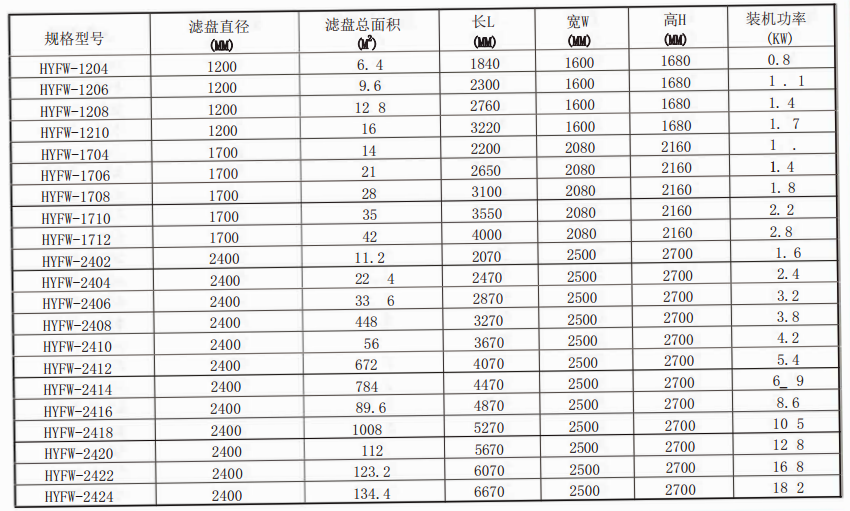

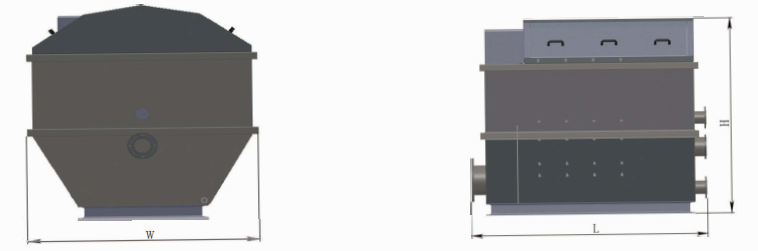

型号及尺寸



主要设计参数


反洗压力:6-7bar

反洗水晕: 总水量的0.5-2%

水头损失: 正常运行条件下200-250mm

最大压差: 450mm

过滤速度: 􀀁15M3/小时

滤布选择: 不锈钢或聚酕滤布,精度6-1000um

滤盘转速: 1.5-3.5rpm

选配: 自动化学清洗装置; 强力反冲洗装置
