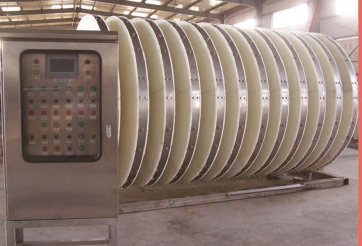

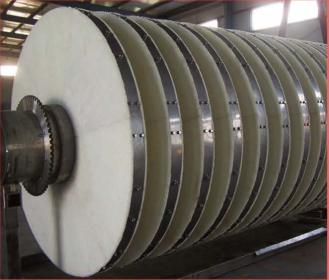

HYFP系列 纤维滤布滤池过滤机
HYFP系列 纤维滤布滤池过滤机

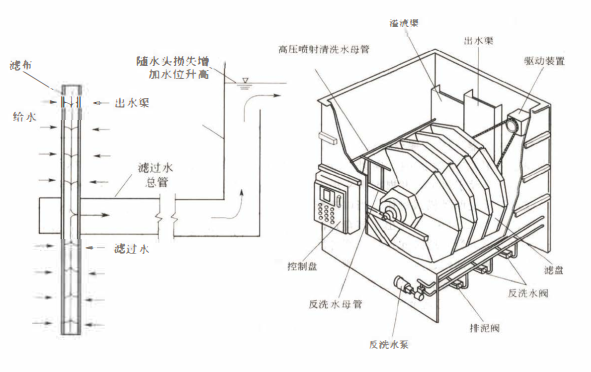

工作原理

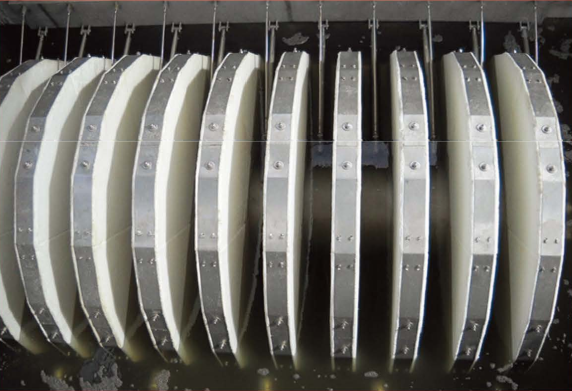

原水通过进水堰板进入滤池, 在重力作用下通过滤布。 过滤时滤布绒毛倒伏平铺可截留粒径为几微米的悬浮物。 原水通过滤布的过滤后, 清水进入滤盘滤内部, 通过滤盘中心转鼓流入可调式出水堰。 随着过滤的进行, 滤布上截留的物质增多, 过滤速度逐渐减小,滤池中水位上升。 当水位上升到设定值时, 控制系统启动反洗过程, 开始对滤布进行清洗。 驱动电机带动中心转鼓旋转, 吸盘紧贴在滤布的表面对滤布进行负压抽吸, 截留在绒毛纤维间的固体被释放, 同时滤盘中的水由内向外吸出, 将滤盘上沉积的颗粒一同带出, 达到清洗的目的。

除了清洗滤盘表面截留的固体颗粒, 污水中的较大颗粒会自然沉降到斗型池底, 这部分沉淀物通过池底吸污管定期清洗出池体。 整个过滤进程中, 滤盘与吸盘均保持静止, 反洗时过滤连续运行。

主要特点


1、立盘式设计, 过滤面积大, 占地面积小

2、采用长毛纤维滤布, 滤布通量大, 过滤速度快

3、过滤时滤布倒伏, 增加过滤深度, 过滤精度可达微米级

4、反洗时倒伏的纤维竖立, 将污物释放出来

5、逐盘分组清洗滤布

6、水头损失小,滤池内一般为300MM

7、前处理系统事故对滤池影响小, 恢复快

8、采用防堵塞抽吸泵

9、滤池和沉淀池的结合, 部分污物沉降到池底排出

10、寒冷地区防冻设计

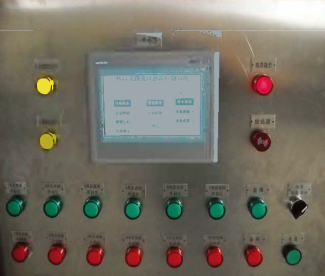

11、连续运行, 液位传感器自动控制反洗

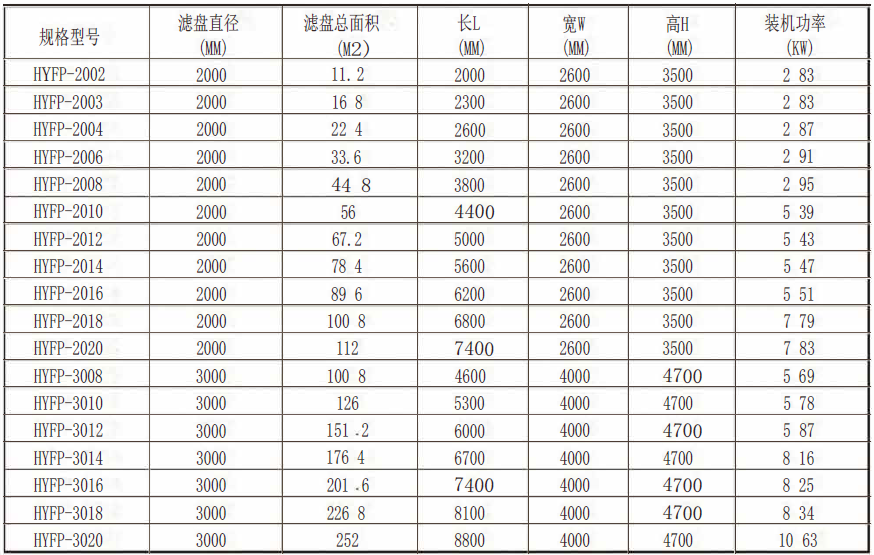

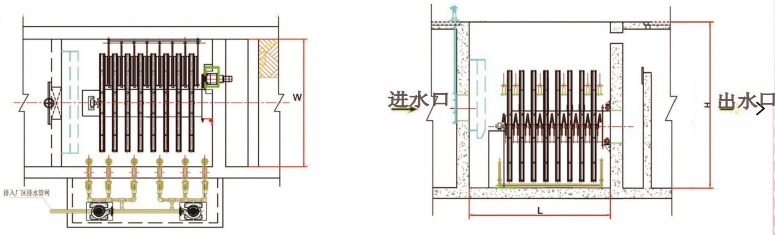

型号及尺寸



主要设计参数


过滤速度: 􀀁≤15m3/小时

反洗水量: 小千等千总水量的1%

水头损失: 正常运水头损失300mm

反抽吸强度: 3331/m2. s

适用范围: 进水SS≤30mg/l, 出水ss≤5mg/l

滤布选择: 长毛纤维滤布, 适合团状悬浮物

滤盘转速:1-2rpm

选配: 防冻设计


资质及荣誉
